Nach längerer Überlegung sind die ersten Bestandteile für den Infrastrukturteil vorbereitet.
Der Versuch, ein Netzwerkplan zu erstellen, der für alle Fälle mit VLAN etc. zusammen harmoniert, hat mich die letzten Monate beschäftigt. Schlussendlich hat ein guter Freund die Antwort gegeben, die das ganze Projekt wieder weitergeschubst hat. IP-Adressen sind “Schall und Rauch”.
Das brachte mich ein wenig zum Umdenken. So ein erster Gedanke, denn ich mir machen durfte, wie gross muss so ein IP Segement durchschnittlich für mich sein?
| Suffix | /30 | /29 | /28 | /27 | /26 | /25 | /24 | /23 | /22 |
| Adressen | 4 | 8 | 16 | 32 | 64 | 128 | 256 | 512 | 1024 |
| Hosts | 2 | 6 | 14 | 30 | 62 | 126 | 254 | 510 | 1022 |
| Hosts minus carp | -1 | 3 | 11 | 27 | 59 | 123 | 251 | 507 | 1019 |
Da meine Netze nicht wirklich gross in müssen, aber doch ein paar Hosts fassen sollten, werfen wir mal einen Blick auf die Tabelle.

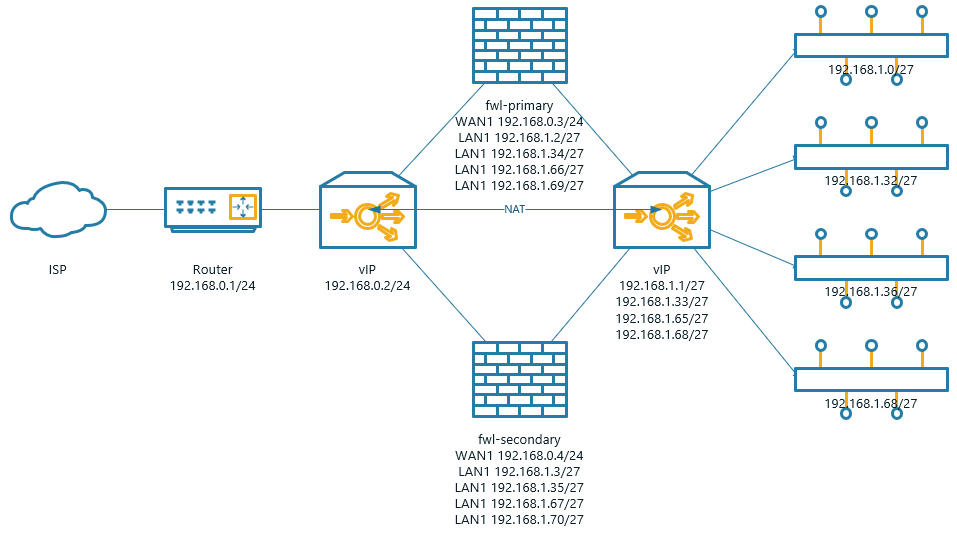

Die unterste Spalte spiegelt die Hosts wieder, nachdem 3 Hosts abgezogen werden, da die Firewall redundant ausgelegt wird, wozu je eine Adresse pro Firewall gerechnet werden muss und die vIP (virtual IP), welche dann zwischen den Firewalls wandern kann.
Nun war ich ein wenig am Schwanken, obs ein 28er Netz oder ein 27er Netz sein soll.
Also geht der Gedanke ein wenig darum, wieviele Geräte müssen den in so ein Netz rein, oder halt, was brauch ich den überhaupt für Netze?
- Management
- Network
- Remote
- Storage
Das sind so die ersten 4 Netze, die ich brauche. So nun gehts weiter, wie viele Hosts sind den so in den Netzen und welche Netze passen dazu.
| Segment | CARP | Hosts | Total | Suffix | Hosts available | Hosts spare |
|---|---|---|---|---|---|---|
| Managment | 3 | 3 | 6 | 28 | 11 | 5 |
| Network | 3 | 2 | 2 | 28 | 11 | 9 |
| Remote | 3 | 7 | 10 | 28 | 11 | 1 |
| Storage | 3 | 4 | 7 | 28 | 11 | 5 |
| Segment | CARP | Hosts | Total | Suffix | Hosts available | Hosts spare |
|---|---|---|---|---|---|---|
| Managment | 3 | 3 | 6 | 27 | 30 | 24 |
| Network | 3 | 2 | 2 | 27 | 30 | 28 |
| Remote | 3 | 7 | 10 | 27 | 30 | 20 |
| Storage | 3 | 4 | 7 | 27 | 30 | 23 |
| Segment | CARP | Hosts | Total | Suffix | Hosts available | Hosts spare |
|---|---|---|---|---|---|---|
| Managment | 3 | 3 | 6 | 28 | 11 | 5 |
| Network | 3 | 2 | 2 | 28 | 11 | 9 |
| Remote | 3 | 7 | 10 | 27 | 30 | 20 |
| Storage | 3 | 4 | 7 | 28 | 11 | 5 |
Wie man sieht, man kann sich sehr viele Gedanken machen, für mein Homelab hätte ich jetzt auf die Mischform zurückgreifen können. Damit ich aber genug Platz habe für Tests nehme ich mal für alle Segmente das 27er Netz. Mit 30, respektive 27 Hosts hab ich sicher genug Platz.
